คู่มือ DC MCCB: DC500V, DC1000V, DC1500V เบรกเกอร์เปรียบเทียบ - การเลือกและการป้องกัน

รู้ถึงความสำคัญของการป้องกันวงจร DC

ด้วยการเติบโตของพลังงานหมุนเวียนโครงสร้างพื้นฐานรถยนต์ไฟฟ้าและศูนย์ข้อมูลรุ่นใหม่ความต้องการการกระจาย DC ที่เชื่อถือได้เพิ่มขึ้น เมื่อแอพเหล่านี้เติบโตขึ้นจำนวนการป้องกันวงจรจึงไม่สำคัญมากขึ้น เบรกเกอร์วงจร DC, เบรกเกอร์เคสเคส (MCCBS) เบรกเกอร์วงจรเฉพาะ DC ของเราเป็นฟันเฟืองที่สำคัญในวงล้อแห่งความปลอดภัยปกป้องระบบไฟฟ้าของคุณจากการไหลของกระแสไฟฟ้าลัดวงจรและอุปกรณ์

มีความต้องการที่แตกต่างกันสำหรับการหยุดชะงักของกระแสตรง (DC McCBSซึ่งแตกต่างจากคู่ AC ของพวกเขาและการเลือกและการใช้งานอาจส่งผลกระทบต่อการทำงานของระบบและความปลอดภัยของระบบ

พื้นฐานของ Case Circuit Breaker และหลักการดำเนินงาน

MCCB คืออะไร?

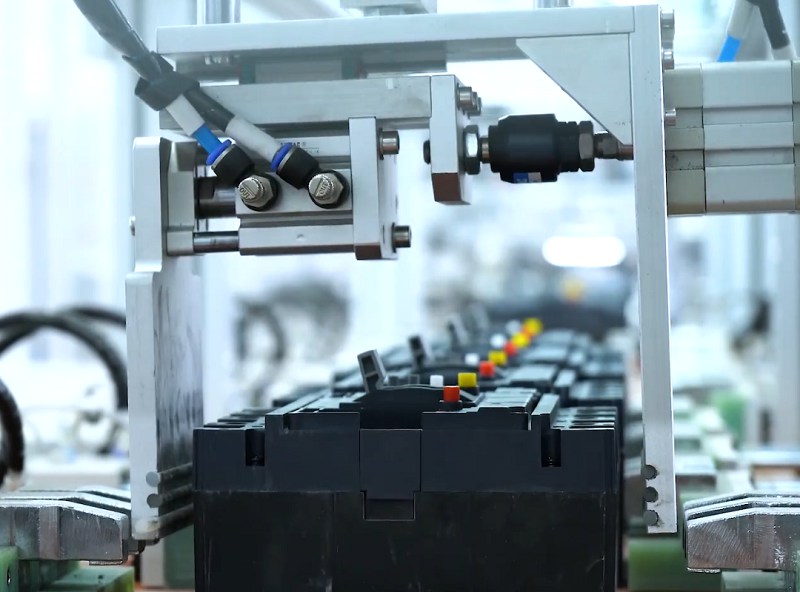

เบรกเกอร์เคสตัวขึ้นรูป (MCCB) เป็นอุปกรณ์ป้องกันไฟฟ้าที่ใช้ในการป้องกันอุปกรณ์จากความเสียหายที่เกิดจากกระแสความผิดปกติ ในแอปพลิเคชัน DC MCCBS มีบทบาทที่แตกต่างกันสามบทบาทเป็นสวิตช์แยกเพื่อวัตถุประสงค์ในการให้บริการการป้องกันการโอเวอร์โหลดและการขัดจังหวะกระแสความผิดปกติเพื่อป้องกันระบบจากความผิดพลาดในขณะที่รักษาความปลอดภัยของบุคลากร

DC vs AC MCCB ความแตกต่าง

ความแตกต่างพื้นฐานระหว่าง DC และAC McCBSคือประสิทธิภาพของการขยายส่วนโค้งของพวกเขา AC ข้ามศูนย์ตามธรรมชาติสองครั้งต่อรอบทำให้การสูญพันธุ์ของอาร์คง่ายขึ้นและ DC ก็เหมือนกับกระแสหยุดนิ่งดังนั้นการหยุดชะงักของอาร์คจึงยากกว่ามากDC McCBSคุณลักษณะห้องสูญเสียอาร์คเฉพาะที่ได้รับการปรับปรุงและกลไกสปริงที่ปรับเปลี่ยนเพื่อดับกระแส DC

ส่วนประกอบสำคัญ

ส่วนประกอบของ DC MCCB ประกอบด้วยองค์ประกอบหลายอย่างเช่นกลไกการทำงาน-สปริงโหลดเพื่อให้ได้การแยกการสัมผัสอย่างรวดเร็วห้องสูญเสียอาร์ค-ใช้สำหรับการดับ DC อาร์ค, หน่วยการเดินทางด้วยความร้อนและแม่เหล็ก-เพื่อปกป้องจากการล้นหลามและลัดวงจร

การจัดอันดับแรงดันและกระแสไฟฟ้า

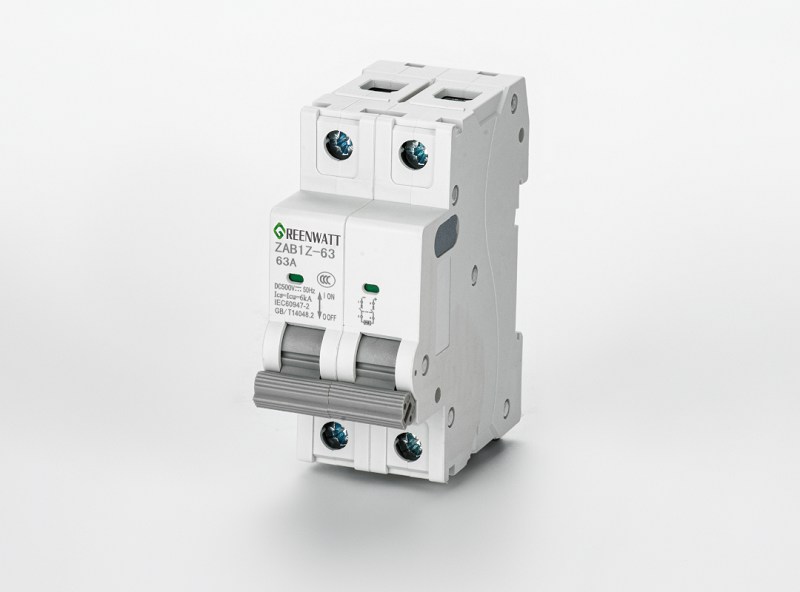

DC500V MCCBS โดยทั่วไปมีการจัดอันดับปัจจุบันจาก 16A ถึง 630A และเหมาะสำหรับการใช้งานพลังงานแสงอาทิตย์ที่อยู่อาศัยและการใช้งานเชิงพาณิชย์ขนาดเล็ก พวกเขาให้การประหยัดพื้นที่เนื่องจากการออกแบบรอยเท้าขนาดเล็กและแรงดันไฟฟ้าที่ต่ำกว่าสำหรับระบบขนาดเล็กช่วยเพิ่มประสิทธิภาพของต้นทุนได้สูงสุด

ช่วงปัจจุบันของDC1000V MCCBSมาจาก 32A ถึง 800A ซึ่งสอดคล้องกับฟาร์มพลังงานแสงอาทิตย์เชิงพาณิชย์และการใช้พลังงานทดแทนขนาดกลาง คะแนน 1,000 โวลต์ตรงกับแรงดันไฟฟ้าของระบบเซลล์แสงอาทิตย์ที่ทันสมัยโดยทั่วไปช่วยเพิ่มประสิทธิภาพของระบบ

DC1500V MCCBS เป็นข้อเสนอระดับพรีเมี่ยมโดยมีการจัดอันดับปัจจุบันสูงถึง 800A และมีไว้สำหรับสนามพลังงานแสงอาทิตย์ระดับยูทิลิตี้และการติดตั้งอุตสาหกรรมขนาดใหญ่ที่ต้องใช้การใช้แรงดันไฟฟ้าสูงสุด

ขนาดและการติดตั้งทางกายภาพ

MCCBS มี DC500V ขนาดกะทัดรัดที่สุดในชั้นเรียนกว้างเพียง 105 มม. สำหรับรุ่นมาตรฐาน โดยทั่วไปแล้วรุ่น DC1000V จะใช้ความกว้าง 140 มม. ในขณะที่ DC1500V MCCBS อาจมีขนาด 210 มม. หรือกว้างขึ้นเนื่องจากโครงสร้างภายในที่แข็งแกร่งขึ้นและความต้องการที่สูงขึ้นสำหรับประสิทธิภาพการดับอาร์ค

3 สถานการณ์แอปพลิเคชันและคู่มือการเลือก

ระบบโซลาร์เซลล์แสงอาทิตย์

DC500V MCCB สำหรับแอพพลิเคชั่นพลังงานแสงอาทิตย์ที่อยู่อาศัย (ระบบ 500-600V) ใช้งานได้กับระบบและอุปกรณ์ป้องกันที่ประหยัดต้นทุน DC1000V MCCBS เป็นประโยชน์อย่างยิ่งสำหรับอาร์เรย์พลังงานแสงอาทิตย์เชิงพาณิชย์ที่ 1,000V ซึ่งการออกแบบสตริงสามารถขยายได้สูงสุดและความซับซ้อนของระบบลดลง 15 1500V System Utility Solar Farms กำลังใช้ระบบพลังงานแสงอาทิตย์สูงถึง 1,500V ด้วย DC1500V MCCBs เพื่อลดการสูญเสียพลังงานผ่านตัวนำและเพิ่มความหนาแน่นของพลังงาน

โครงสร้างพื้นฐานการชาร์จรถยนต์ไฟฟ้า

โดยทั่วไปแล้วเครื่องจ่ายที่ชาร์จที่ชาร์จจะทำงานที่ 800-1000V ซึ่งหมายความว่า DC1000V MCCB เป็นตัวเลือกที่ดีที่จะใช้ ระบบการชาร์จที่เร็วมากอาจต้องรองรับระดับพลังงานสูงและการป้องกันที่เชื่อถือได้เช่น DC1500V MCCBS

ศูนย์ข้อมูลและระบบอัตโนมัติอุตสาหกรรม

ศูนย์ข้อมูลใหม่จำนวนมากขึ้นกำลังใช้การกระจายพลังงาน DC เพื่อประหยัดค่าใช้จ่าย ขึ้นอยู่กับโทโพโลยีของระบบทั้ง DC500V หรือDC1000V MCCBSอาจปกป้องได้อย่างเพียงพอในขณะที่อำนวยความสะดวกในการบริการ "Hot-Swap"

เกณฑ์การเลือก

เมื่อเลือก DC MCCB เราต้องให้ความสนใจกับแรงดันไฟฟ้าของระบบกระแสความผิดสูงสุดช่วงอุณหภูมิสิ่งแวดล้อมพื้นที่การติดตั้งและแอพพลิเคชั่นที่กำลังจะมาถึงสำหรับการขยายตัว ตรวจสอบให้แน่ใจว่า MCB มีความสามารถในการทำลายกระแสความผิดพลาดที่คาดหวังสูงสุดโดยมีอัตรากำไรขั้นต้นอย่างน้อย 25% เพื่อความปลอดภัย

การเติบโตของตลาดโลก

ตลาด DC MCCB ทั่วโลกกำลังเฟื่องฟูด้วยการเติบโตของรถยนต์หมุนเวียนและไฟฟ้า ความต้องการในปี 2030 จะเพิ่มขึ้นในอัตราการเติบโตต่อปีที่เพิ่มขึ้นมากกว่า 8%โดยมีตลาดในเอเชียแปซิฟิกเป็นแหล่งหลัก

นวัตกรรมเทคโนโลยี

Smart MCCB กำลังได้รับการพัฒนาด้วยการเชื่อมต่อ IoT การบำรุงรักษาทำนายและคุณสมบัติการตรวจสอบระยะไกล เบรกเกอร์เหล่านี้ไม่เพียงแสดงสถานะจริง แต่ยังสามารถคาดการณ์ความล้มเหลวก่อนที่จะเกิดขึ้น

ผู้ผลิตรายใหญ่

ผู้ผลิตรายใหญ่ DC MCCB เช่น ABB, Schneider Electric, Eaton และ Chint ยังคงพัฒนาเทคโนโลยีอย่างแข็งขัน การกำหนดราคาที่แข่งขันได้และมาตรฐานตะวันตกที่เพิ่มขึ้นเพื่อคุณภาพเป็นแรงผลักดันให้ผู้ผลิตในเอเชียคว้าส่วนแบ่งการตลาด

ข้อควรพิจารณาในการติดตั้งและการบำรุงรักษา

วิธีการติดตั้งและบำรุงรักษา

ให้เพียงพอMCCBการระบายอากาศกระชับขั้วให้กับแรงบิดที่เหมาะสมและตรวจสอบขั้ว จัดเตรียมตัวบ่งชี้ข้อผิดพลาดของ ARC ในกรณีที่จำเป็นและทำให้สามารถเข้าถึงได้สำหรับคนงานบำรุงรักษา

ปัญหาทั่วไปและการแก้ไขปัญหา

ปัญหาทั่วไป ได้แก่ การสึกหรอติดต่ออายุความร้อนและการสึกหรอเชิงกล เทอร์โมกราฟีเป็นระยะเปิดฮอตสปอตในการทำในขณะที่การทดสอบความต้านทานการสัมผัสตรวจจับการเชื่อมต่อที่ไม่ดี

คำแนะนำการบำรุงรักษา

ดำเนินการตรวจสอบด้วยสายตาอย่างน้อยทุกสามเดือนการทดสอบทางไฟฟ้าทุกปีและการตรวจสอบเชิงกลตรวจสอบทุกสองปี ส่วนประกอบทดแทนที่ได้รับความเสียหายทางสายตาผิดรูปหรือละลายเนื่องจากการสัมผัสกับความร้อนอย่างรุนแรง

การป้องกันวงจร DC ที่ดีที่สุดเท่าที่จะเป็นไปได้

การเลือก DC MCCB ที่เหมาะสมควรคำนึงถึงแรงดันไฟฟ้าของระบบการจัดอันดับปัจจุบันความสามารถในการทำลายและสภาพแวดล้อมแอปพลิเคชันDC500V MCCBSเหมาะอย่างยิ่งสำหรับการติดตั้งที่อยู่อาศัยและเชิงพาณิชย์หน่วย DC1000V ครอบคลุมระบบการทำงานเชิงพาณิชย์ขนาดกลางและช่วง DC1500V นำเสนอการป้องกันที่ทนทานสำหรับโครงการระดับยูทิลิตี้

ในขณะที่ระบบพลังงาน DC อยู่ในช่วงเริ่มต้นของวิวัฒนาการการเลือกเบรกเกอร์วงจรที่ถูกต้องสำหรับระบบเหล่านี้มีความสำคัญต่อระบบการสร้างที่จะทำงานได้อย่างปลอดภัยและน่าเชื่อถือด้วยประสิทธิภาพที่ดี เมื่อมีข้อสงสัยให้ถามผู้เชี่ยวชาญด้านการป้องกันไฟฟ้าสำหรับวิธีการเลือกและการติดตั้ง MCCB ที่ดีที่สุด

การปกป้อง DC ในอนาคต มันเป็นอุปกรณ์ที่ชาญฉลาดและเชื่อมต่อที่ให้มากกว่าการป้องกัน - พวกเขาให้ข้อมูลเชิงลึกเกี่ยวกับระบบที่ไม่มีค่า ผลประโยชน์เป็นระยะยาวเนื่องจากจะช่วยในการรักษาชีวิตของระบบไฟฟ้าที่ติดตั้งในวันนี้และเข้าสู่ตารางสมาร์ทในวันพรุ่งนี้
