Type A VS Type AC RCCBS: คู่มือเกี่ยวกับความแตกต่างการใช้งานและความปลอดภัยทางไฟฟ้า

เกี่ยวกับความสำคัญของ RCCBs ในความปลอดภัยทางไฟฟ้าในปัจจุบัน

RCCB เป็นหนึ่งในแอพพลิเคชั่นที่สำคัญที่สุดในระบบความปลอดภัยทางไฟฟ้าซึ่งประกอบด้วย RCCBSMCBSและตัวแยกที่ให้การป้องกันที่ขาดไม่ได้ทุกเวลาอาจเกิดความผิดพลาดและการป้องกันที่เพียงพอต่อความเสี่ยงของไฟไหม้ไฟฟ้าช็อตไฟฟ้าและความเสียหายของอุปกรณ์ไฟฟ้า แกดเจ็ตที่เรียบร้อยเหล่านี้สามารถบอกได้ว่ากระแสไฟฟ้าไม่สมดุลและจะปิดวงจรเมื่อมันเกิดขึ้น

RCCBS ใช้ในบ้านสำนักงานและอุตสาหกรรมเป็นบรรทัดแรกของการป้องกันจากอันตรายทางไฟฟ้า พวกเขามีความไวต่อการรั่วไหลของกระแสเล็ก ๆ ทำให้ GFCIs เหล่านี้จำเป็นในสภาพแวดล้อมที่การป้องกันความปลอดภัยและอุปกรณ์ของมนุษย์เป็นข้อกำหนดที่สำคัญ

RCCB-type-A และ RCCB-type-ac มีความโดดเด่นในหลาย ๆ ประเภทของ RCCB เนื่องจากฟังก์ชั่นพิเศษที่พวกเขาดำเนินการและช่วงกว้างที่พวกเขาสามารถใช้งานได้ ผู้เชี่ยวชาญด้านไฟฟ้าและตัวระบุระบบจำเป็นต้องเข้าใจว่าเมื่อใดและที่ไหนที่เหมาะสมที่สุด

พื้นฐานและหลักการของการดำเนินงานของ RCCBS

ฟังก์ชั่นนิยามและหลัก

RCCB เป็นอุปกรณ์อัตโนมัติที่ปิดพลังงานเมื่อตรวจพบว่ากระแสไม่สมดุลระหว่างสองสายที่มีพลังและ deenergized หรือเมื่อกระแสรั่วไหลอยู่ด้านล่างหรือมากกว่าค่าที่กำหนดไว้ล่วงหน้า การเดินทางของเบรกเกอร์วงจรธรรมดาเมื่อพวกเขารู้สึกถึงกระแสเกินในขณะที่การเดินทาง RCCBS หากกระแสที่เหลือ (หรือกระแสไฟฟ้าที่ไม่สมดุล) ระหว่างเฟสและเป็นกลางเกินเกณฑ์

บทบาทหลักของ RCCB คือการให้ความคุ้มครอง:

ความเสี่ยงของการช็อกไฟฟ้าเนื่องจากการสัมผัสโดยตรงหรือโดยอ้อม

อันตรายจากไฟไหม้เนื่องจากความล้มเหลวของฉนวน

กระแสน้ำผิดปกติและความเสียหายของอุปกรณ์

ส่วนประกอบโครงสร้างและกลไกการทำงาน

ที่RCCBประกอบด้วยองค์ประกอบสำคัญหลายประการที่ทำงานร่วมกัน:

CT (หม้อแปลงกระแสไฟฟ้า): แกนโดนัทนี้วัดความแตกต่างของกระแสไฟฟ้าระหว่างสายไฟ กระแสรวมทั้งหมดในตัวนำทั้งหมดมักจะเท่ากับศูนย์ เมื่อเกิดความผิดพลาดความไม่สมดุลทำให้ฟลักซ์แม่เหล็กปรากฏในแกน CT

เครื่องตรวจจับวงจร: มันเป็นอุปกรณ์ไฟฟ้าอิเล็กทรอนิกส์หรือแม่เหล็กที่ละเอียดอ่อนสำหรับการรับสัญญาณจาก CT และการตรวจสอบเมื่อกระแสที่เหลือเกินกว่าค่าที่กำหนด

กลไกการเดินทาง: เมื่อมีความผิดพลาดกลไกนี้จะเปิดหน้าสัมผัสวงจรอย่างรวดเร็วโดยทั่วไปในเวลาน้อยกว่า 30 มิลลิวินาทีสำหรับการป้องกันบุคลากร

วงจรทดสอบ: ศูนย์ทดสอบในตัวสำหรับการทดสอบ RCCB เป็นประจำโดยไม่มีอุปกรณ์ภายนอกใด ๆ

RCCBS แตกต่างจากอุปกรณ์ป้องกันอื่น ๆ อย่างไร

การป้องกันกระแสไฟฟ้าและลัดวงจรจัดทำโดย MCB แต่ไม่สามารถตรวจจับกระแสการรั่วไหลได้ พวกมันถูกเปิดใช้งานโดยกระแสที่เกิดขึ้นในเส้นทางวงจรที่ต้องการ

อุปกรณ์ปัจจุบันที่เหลือ (RCDs) มักใช้เป็นคำที่ครอบคลุมซึ่งรวมอุปกรณ์ป้องกันปัจจุบันที่เหลืออยู่ต่างกันเช่น RCCBS และ RCBOS (เบรกเกอร์ปัจจุบันที่เหลือด้วยการป้องกันกระแสเกิน)

สิ่งที่ทำให้ RCCBS ดีคือความไวของพวกเขาต่อกระแสรั่วไหลในระดับต่ำ (ต่ำสุดที่ 10-300mA) ซึ่งโดยทั่วไปจะไม่มีใครสังเกตเห็นภายใต้เงื่อนไขการป้องกันกระแสเกินปกติ แต่ในทางปฏิบัติอาจเป็นอันตรายร้ายแรง

ลักษณะทางเทคนิคและการประยุกต์ใช้ประเภท AC และ Type ARCCBS

ลักษณะ RCCB-type-AC

RCCB-type-AC เป็นวิธีการแบบดั้งเดิมของการป้องกันปัจจุบันที่เหลือซึ่งออกแบบมาเพื่อใช้ในแอปพลิเคชัน AC อุปกรณ์เหล่านี้ตอบสนองได้อย่างมีประสิทธิภาพ:

กระแสตกค้าง AC Sinusoidal

กระแสความผิดพลาดของ AC ค่อยๆเพิ่มขึ้นเรื่อย ๆ

แอปพลิเคชั่นบ้านหรือการค้าแบบใช้แสงทั่วไป

ข้อกำหนดทางเทคนิค:

เรตติ้งกระแส: 16a ถึง 125a

แรงดันไฟฟ้าอันดับ: 230V ถึง 400V

เกรดความไว: 10ma 30ma 100ma 300ma

เวลาตอบสนอง: ≤30ms (เพื่อปกป้องร่างกายของคุณ)

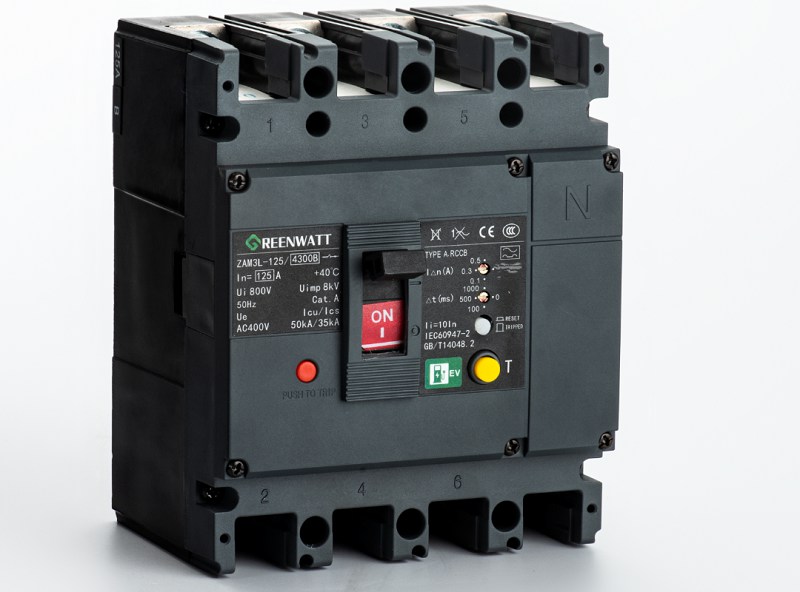

ข้อดีและการใช้งานของ RCCB-type-A

RCCB-type-A ให้การป้องกันที่มากขึ้นตรวจจับ AC และกระแสตกค้าง DC ที่เต้นเป็นจังหวะ สเปกตรัมการตรวจจับที่กว้างขึ้นนี้ช่วยให้สามารถใช้กับการติดตั้งไฟฟ้าในปัจจุบันที่ใช้อุปกรณ์อิเล็กทรอนิกส์

คุณสมบัติที่สำคัญ:

การตรวจหากระแส AC sinusoidal

การตอบสนองต่อการเต้น DC ถึง 6ma

ปรับปรุงการป้องกันสำหรับโหลดอิเล็กทรอนิกส์

การปฏิบัติตามมาตรฐานความปลอดภัยที่เข้มงวดยิ่งขึ้น

ตัวอย่างแอปพลิเคชัน:

การติดตั้งคอมพิวเตอร์และอุปกรณ์ไอที

ไดรฟ์ AC และอินเวอร์เตอร์

อุปกรณ์ไฟฟ้าที่มีอุปกรณ์จ่ายไฟแบบเปลี่ยนโหมด

การติดตั้งบ้านที่สร้างขึ้นใหม่พร้อมเครื่องใช้อัจฉริยะ

แนวทางการเลือก

การตัดสินใจระหว่าง RCCB-type-AC และ RCCB-type-A วงจรเบรกเกอร์ (RCCBS) ต้องใช้ปัจจัยในพารามิเตอร์บางอย่างเช่น::

ข้อกำหนดของระบบ: ตรวจสอบว่ามีอุปกรณ์อิเล็กทรอนิกส์ใด ๆ ที่สามารถสร้างกระแส DC ที่เต้นแรงได้หรือไม่

ธรรมชาติของโหลด: ประเภทของโหลดเช่นมอเตอร์โคมไฟและอุปกรณ์อิเล็กทรอนิกส์

กฎระเบียบ: ด้วยวงจรการขับขี่อุปกรณ์อิเล็กทรอนิกส์เพื่อให้บริการอุปกรณ์ที่ทันสมัยรหัสไฟฟ้าส่วนใหญ่ต้องการการป้องกันประเภท RCCB

การเติบโตในอนาคต: การออกแบบสำหรับการปรับปรุงระบบที่เป็นไปได้ซึ่งอาจนำไปสู่การโหลดทางอิเล็กทรอนิกส์

การวิเคราะห์ตลาดและการพยากรณ์

วิธีการวิจัยและสมมติฐานที่สำคัญ

วิธีการและสมมติฐานสำหรับการวิจัยนี้เหมือนกับในปี 2010–2011 APEJ DCR/RC การวิเคราะห์และการคาดการณ์ตลาด (IDC #AP243681) โดยมีผู้ใช้ IDC Asia/Pacific End-user และ DCR/RC

การวิเคราะห์ตลาดโลก

ตลาด RCCB ทั่วโลกมีการเติบโตอย่างมั่นคงได้รับการสนับสนุนจากการเพิ่มการรับรู้ถึงความปลอดภัยและการขยายรหัสไฟฟ้า จากการวิจัยของตลาดการเติบโตของสารประกอบในอีก 15 ปีข้างหน้าจนถึงปี 2573 คาดว่าจะอยู่ในช่วง 6-8%โดยมีศักยภาพสูงในตลาดเกิดใหม่

ตัวขับเคลื่อนการเติบโตที่สำคัญ

เพิ่มกิจกรรมการก่อสร้างในประเทศกำลังพัฒนา

การปรับปรุงโครงสร้างพื้นฐานไฟฟ้า

การปรับใช้แหล่งพลังงานหมุนเวียนมากขึ้น

การโฟกัสที่เพิ่มขึ้นในรหัสความปลอดภัยทางไฟฟ้า

นวัตกรรมเทคโนโลยี

เทคโนโลยีกำลังทวีคูณและอุตสาหกรรม RCCB กำลังอยู่ระหว่างการเปลี่ยนแปลงทางเทคโนโลยีที่สำคัญ

Smart Integration: New-genRCCBSคุณลักษณะการเชื่อมต่อ IoT ซึ่งช่วยให้ผู้ใช้ตรวจสอบและวินิจฉัยพวกเขาจากระยะไกลด้วยแอพสมาร์ทโฟนและ BMS

การอัพเกรดแบบดิจิตอล: รีเลย์ที่ใช้ไมโครโปรเซสเซอร์ขั้นสูงเพื่อความแม่นยำที่เพิ่มขึ้นลดการสะดุดที่น่ารำคาญและการวิเคราะห์สภาพความผิดที่ดีขึ้น

เป็นมิตรกับสิ่งแวดล้อม: บริษัท ต่างๆกำลังผลิตผลิตภัณฑ์/ความพยายามสีเขียวมากขึ้นโดยใช้วัสดุรีไซเคิลในวิธีที่เป็นมิตรกับสิ่งแวดล้อมเพื่อประหยัดพลังงาน

การวิเคราะห์ผู้ผลิตรายใหญ่

ผู้นำอุตสาหกรรมระดับโลกยังคงผลักดันนวัตกรรม

ABB: ความเข้มข้นในการรวมกริดอัจฉริยะและโซลูชั่นดิจิตอลให้พอร์ตการลงทุน RCCB เต็มรูปแบบสำหรับแอปพลิเคชันต่างๆ

Schneider Electric ผู้เชี่ยวชาญระดับโลกด้านการจัดการพลังงานและระบบอัตโนมัติมุ่งมั่นที่จะพัฒนาอย่างยั่งยืนและประหยัดพลังงาน โซลูชั่นการป้องกันที่หลากหลายสำหรับผู้คนการติดตั้งและเครื่องจักรให้การป้องกันเฉพาะและเฉพาะสำหรับแต่ละแอปพลิเคชัน

กลุ่ม Chint -สัญลักษณ์ของการพัฒนาการผลิตในเอเชียซึ่งเป็นผลิตภัณฑ์ที่ประหยัดต้นทุนสำหรับตลาดโลก

อุตสาหกรรมที่เฟื่องฟูในตลาดเอเชียรวมถึงจีนและญี่ปุ่นกำลังขยายตัวและศักยภาพในการเติบโตสูงมาก

เคล็ดลับการติดตั้งและการบำรุงรักษา

ขั้นตอนการติดตั้งที่เหมาะสม

ในการติดตั้ง RCCB สำเร็จมีประเด็นสำคัญที่ควรทราบ:

ไซต์การติดตั้ง: RCCBs จะต้องติดตั้ง ณ จุดที่สามารถเข้าถึงได้ง่ายเพื่อสังเกตและกระตุ้นอุปกรณ์และจะต้องมีการจัดเรียงสำหรับการทำงานและการบำรุงรักษาที่เหมาะสม

แบบฟอร์มการเดินสาย: ในการเดินสายไฟทั้งหมดและสายไฟที่เป็นกลางจะถูกส่งผ่านหม้อแปลงกระแสของ RCCB ในทิศทางเดียวกัน

1 แง่มุมของการเชื่อมต่อกับระบอบการต่อสายดินและเส้นทางคู่ขนานหลีกเลี่ยงเส้นทางที่เป็นกลางแบบขนานทำให้เกิดความผิดปกติ

ความผิดพลาดทั่วไปและการแก้ไขปัญหา

ปัญหา RCCB ทั่วไป ได้แก่ :

การเดินทางจากเสียงไฟฟ้าหรือความไม่สมดุลของระบบ

ปัญหาการถ่ายภาพไม่สะดุดระหว่างการทดสอบ

การเชื่อมต่อที่ไม่ดีอันเป็นผลมาจากการกัดเซาะการติดต่อ

การทดสอบทุกเดือนด้วยปุ่มทดสอบแบบทดสอบรวมช่วยให้คุณตรวจสอบให้แน่ใจว่าการเตือนของคุณอยู่ในลำดับที่ทำงานและสูงสุดถึงรหัส

คำแนะนำการบำรุงรักษา

นำแผนการบริการที่เป็นระเบียบซึ่งรวมถึงสิ่งต่อไปนี้:

การดำเนินการทดสอบปุ่มรายเดือน

การตรวจสอบและทดสอบมืออาชีพประจำปี

ติดต่อการทำความสะอาดและกระชับตามความจำเป็น

แทนที่หลังจากคำแนะนำการผลิตหรือการดำเนินการผิดพลาด

สรุป: การป้องกันที่เชื่อถือได้ของระบบไฟฟ้าขึ้นอยู่กับตัวเลือก RCCB ที่ถูกต้อง

การเลือก RCCB-type-A หรือ RCCB-type-AC มีผลกระทบอย่างมีนัยสำคัญต่อความปลอดภัยและความน่าเชื่อถือของการติดตั้งไฟฟ้า หน่วย RCCB-type-AC นั้นเพียงพอสำหรับระบบ AC ที่จัดตั้งขึ้นในขณะที่ RCCB-type-A ให้การป้องกันเพิ่มเติมสำหรับระบบ AC และอิเล็กทรอนิกส์ใหม่

ด้วยระบบไฟฟ้ายุคอวกาศที่ก้าวหน้าและมาตรฐานความปลอดภัยในการปรับตัวตลอดกาลการป้องกัน RCCB ที่ถูกต้องมีความสำคัญยิ่งกว่าที่เคยเป็นมา คำแนะนำอย่างมืออาชีพรับประกันการเลือกระบบที่ดีที่สุดการติดตั้งที่ไร้ที่ติและความทนทาน

การลงทุนด้านคุณภาพRCCBการป้องกันยังคงได้รับรางวัลด้วยความเสี่ยงที่ลดลงของไฟฟ้าช็อตความเสียหายของอุปกรณ์น้อยลงและกฎระเบียบด้านความปลอดภัยที่เพิ่มขึ้นเรื่อย ๆ เพื่อตอบสนองความต้องการที่เพิ่มขึ้นเพื่อความปลอดภัยส่วนบุคคลในระดับที่สูงขึ้น จากบ้านไปจนถึงโรงงานอาคารทุกหลังมีสิ่งที่ต้องรักษาความปลอดภัยจากการไหลของกระแสไฟฟ้าอย่างต่อเนื่อง - สำหรับสิ่งเหล่านี้เรามีวิธีแก้ปัญหา
