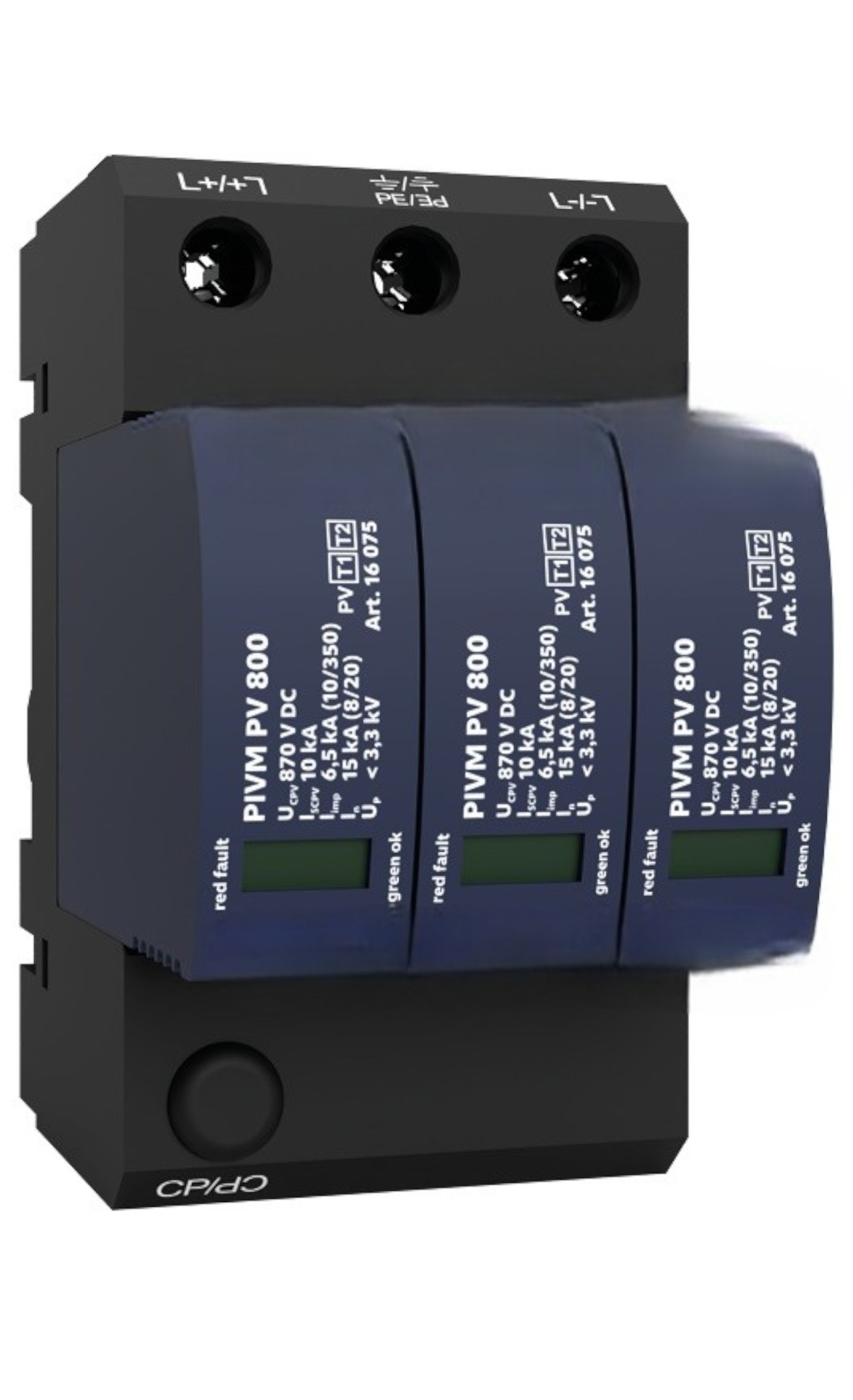

ประเภท 1+2 PV SPD | Y-Connection | ไม่มีฟิวส์สำรอง LPL III - IV

Type 1+2 ตัวจับไฟกระชากสำหรับระบบเซลล์แสงอาทิตย์ DC ในโทโพโลยีการเชื่อมต่อ Y เส้นทาง Varistor แต่ละเส้นทาง (L+, L–, PE) รวมถึงการเชื่อมต่อความร้อนภายในที่สามารถขัดจังหวะกระแส DC ซึ่งช่วยให้การติดตั้งโดยไม่ต้องมีฟิวส์สำรอง มีไว้สำหรับไซต์ PV ที่มี LPs ภายนอกซึ่งไม่สามารถสังเกตได้ระยะทางแยก“ S” เหมาะสำหรับ LPL III - IV ตัวเลือกรวมถึง M (โมดูลที่ถอดออกได้) และ DS (การตรวจสอบระยะไกล)

ส่งคำถาม

รายละเอียดสินค้า

การป้องกันที่มีความสามารถโดยตรงโดยตรงสำหรับอาร์เรย์ PV-เมื่อพื้นที่และระยะทางมี จำกัด

สายฟ้าแรงกระตุ้นเหล่านี้และการจับตัวของไฟกระชาก (ประเภท 1+2) เป็นสิ่งที่สร้างขึ้นเพื่อวัตถุประสงค์สำหรับด้าน DC ของระบบเซลล์แสงอาทิตย์ที่ใช้ระบบป้องกันฟ้าผ่าภายนอก (LPS) แต่ไม่สามารถรักษาระยะห่างจากการแยกที่ต้องการได้ "s." อุปกรณ์นี้รวมความสามารถประเภท 1 สำหรับกระแสฟ้าผ่าด้วยสายฟ้ากับการปราบปรามการกระชากประเภท 2 เพื่อป้องกันอินเวอร์เตอร์สตริงและบัสบาร์ DC

การเชื่อมต่อ Y สำหรับการทำงานที่แข็งแกร่งและทนต่อความผิดพลาด

การเชื่อมต่อประเภท Y ทำให้ตัวนำที่ทำงานทนต่อความผิดพลาดของโลกได้มากขึ้นช่วยให้เครือข่าย PV DC มีเสถียรภาพในการเรียกร้องสภาพพื้นฐานและสภาพแวดล้อมที่มีศักยภาพผสม

ความปลอดภัยที่สำคัญ-ไม่จำเป็นต้องมีฟิวส์สำรอง

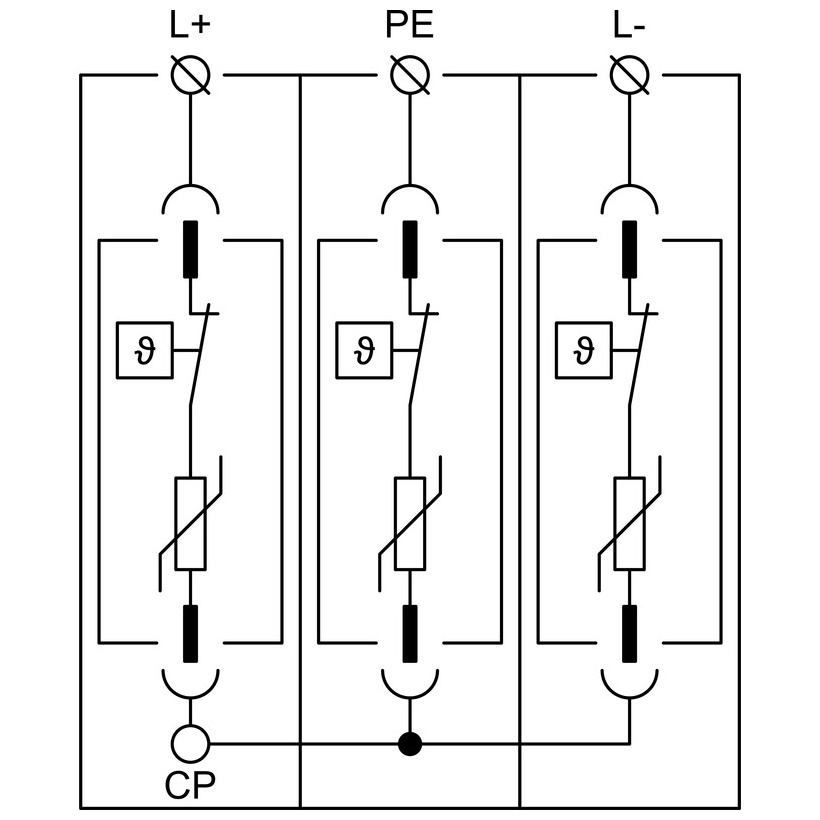

แต่ละส่วนของ Varistor ระหว่าง L+, L– และ PE นั้นติดตั้งตัวเชื่อมต่อความร้อนภายใน ใน Varistor End-of-Life (ความร้อนสูงเกินไป) การแยกการเชื่อมต่อไปยังกระแสไฟฟ้าขัดจังหวะ DC และแสดงข้อผิดพลาดที่ชัดเจน การสร้างการเชื่อมต่อแบบพิเศษช่วยให้การติดตั้งโดยไม่ต้องใช้ฟิวส์สำรองแยกต่างหากทำให้การประสานงานง่ายขึ้นและการประหยัดพื้นที่

การป้องกันระบบ PV ที่ครอบคลุม

ด้วยการสร้างความมั่นใจว่าการเชื่อมต่อของ busbars เชิงบวกและเชิงลบผู้จับกุมเหล่านี้จะลดแรงดันไฟฟ้าเกินความเสียหายจากการปล่อยบรรยากาศรวมถึงการโจมตีสายฟ้าโดยตรงไปยังระบบ PV - เช่นเดียวกับการสลับเหตุการณ์ เหมาะสำหรับระดับการป้องกันฟ้าผ่า LPL III และ IV ครอบคลุมการปรับใช้ส่วนใหญ่บนดาดฟ้าและ C&I

ตัวเลือกบริการและการตรวจสอบ

ตัวบ่งชี้ m: การออกแบบโมดูลที่ถอดออกได้ (ปลั๊กอิน) เพื่อการเปลี่ยนอย่างรวดเร็วและลดเวลาหยุดทำงาน

ตัวบ่งชี้ DS: การตรวจสอบระยะไกลการติดต่อสำหรับการส่งสัญญาณสถานะไปยัง PLC/SCADA/รีเลย์สัญญาณเตือนภัย

แอปพลิเคชันทั่วไป

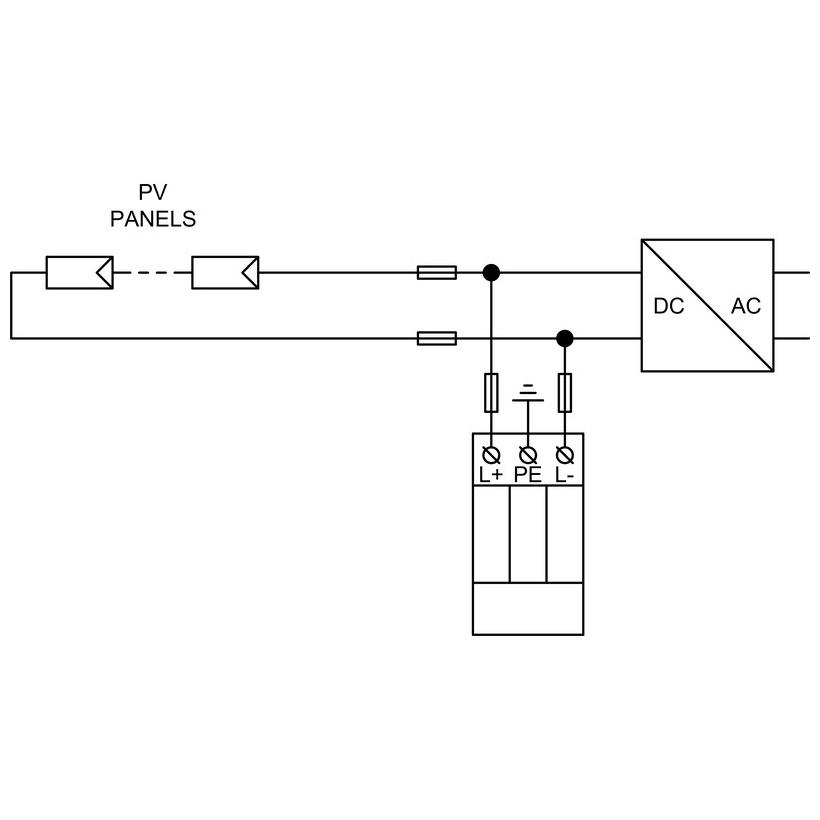

PV Combiner/กล่องคอมโบใหม่และอินพุต DC อินเวอร์เตอร์ซึ่งระยะทางแยก“ S” ไม่สามารถทำได้

โรงงานบนชั้นดาดฟ้าและเชิงพาณิชย์/อุตสาหกรรมที่ติดตั้ง LPS ภายนอก

โครงการติดตั้งเพิ่มเติมที่กำลังมองหาการป้องกันประเภท 1+2 โดยไม่ต้องเพิ่มฟิวส์สำรอง

คุณสมบัติที่สำคัญอย่างรวดเร็ว

Type 1 + 2 PV Surge Arrester (สายฟ้าแรงกระตุ้น + การปราบปรามไฟกระชาก)

Y-Connection-ทนต่อความผิดพลาดของโลกของตัวนำการทำงาน

ตัวตัดการเชื่อมต่อความร้อนภายในบน L+, L–, PE; การหยุดชะงักของ DC ในปัจจุบันเกี่ยวกับความผิดพลาด

ไม่จำเป็นต้องมีฟิวส์สำรองด้วยการก่อสร้างแบบแยกส่วนพิเศษ

สำหรับด้าน PV DC ที่มี LPs ภายนอกเมื่อไม่พบระยะทางแยก“ S”

เหมาะสำหรับ LPL III - IV

ตัวเลือก: m = โมดูลที่ถอดออกได้, ds = การตรวจสอบระยะไกล

แท็กยอดนิยม: Type 1+ 2 PV SPD, สายฟ้าแรงกระตุ้นสายฟ้าผ่า, การเชื่อมต่อ y, DC ด้านข้าง PV, LPs ภายนอก, ระยะทางแยก S, LPL III, LPL IV, ตัวเชื่อมต่อความร้อนภายในไม่มีฟิวส์สำรอง
